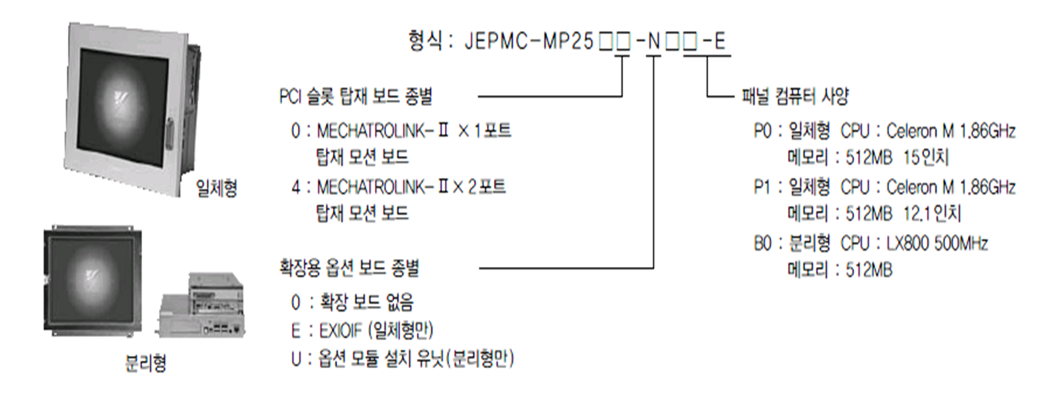

MP2500 Series 항목 일체형: JEPMC-MP25[][]-NP[]-E 분리형JEPMC-MP25[][]-NB0-E 전원 정격전압 AC100V/240V DC24V 전압허용범위 AC85V ~ 264V DC24V ±10% 정격주파수 50 / 60 Hz - 주파수 허용범위 47~63 Hz - 허용순간정전시간 1사이클 이하(단 순간 정전의 간격은 1s 이상) - 소비전력 145VA 이하 23W이하 돌입전력 40A 이하 1A 이하 절연내력 AC 1500V 20mA 1분간 (충전부 단자와 FG단자 간) - 절연저항 DC500V 에서 10M 이상(충전부 단자와 FG단자 간) -
-
MP2500 Series 항목 일체형: JEPMC-MP25[][]-NP[]-E 분리형JEPMC-MP25[][]-NB0-E
분리형 전용 옵션 패널 : JEPMC-OP25PNL-10/12-E
물리적환경 사용주위온도 0~ +50 ℃ 0~ +40 ℃ 보존주위온도 -20 ~ +60℃ -10 ~ +50℃ 사용/보존주위습도 10~90%RH(결로가 없을것) 30~85%RH(결로가 없을것) 먼지 없을 것 없을 것 부식성가스 없을 것 없을 것 기계적 가동조건 내진동 JIS B 3502,IEC/EN6113102에준거
5~9Hz 편진폭 3.5mm
9~150Hz 정가속도 9.8m/s
X,Y,Z 각 방향
10사이클 (100분간)
JIS B 3502에 준거
진동 진폭 가속도
10<f(57Hz : 편진폭 0.075mm
57<f<150Hz: 정가속도 9.8m/s
X,Y,Z 각 방향
스위프(1옥타브/min) * 스위프 회수 10회
전기적가동조건 내노이즈 노이즈 전압 1500V P-P
펄스 폭 50ns,500ns ,1us
기동시간 : 1ns(노이즈 시뮬레이터의 의함)
EN55011(Group1 ClassA)에 준거
전원노이즈(FT노이즈):2kV이상,1분간
방사노이즈(FT노이즈):1kV이상,1분간
내정전기방전 접촉방전법 6kV(IEC/EN 6100-4-2 레벨 3) EN61000-4-2에 준거 ±6kV(접촉),±8kV(땅속)
-
MP2500 Series 항목 일체형: JEPMC-MP25[][]-NP[]-E 분리형JEPMC-MP25[][]-NB0-E
분리형 전용 옵션 패널 : JEPMC-OP25PNL-10/12-E 접지 보호접지 : D종접지
기능접지 : D종접지
보호접지: D종 접지
기능접지 : D종 접지
구조 보호 : IP65f 상당
NAMA #250 TYPE 4*/12
(프런트 USB 미사용 시에만, 패널삽입 시의 프론트면)
설치 방법: 패널 삽입 설치
설치 방법 : 거치형 설치방법
*PC Box 본체 장착시 : 패널 삽입 설치
*패널 단독 시 : 패널 삽입 설치
냉각방식 FAN 자연냉각 질량 15 인치 모델
(JEPMC-25[][]-NP0-E) : 12Kg
12인치 모델
(JEPMC-MP25[][]-NP1-E) : 8Kg
옵션 슬롯 미장착 : 1.9Kg
옵션 슬롯 장착 : 2.1Kg
10.4 인치 패널
(JEPMC-OP25PNL-10-E) : 1.82Kg
12.1인치 패널
(JEMPC-OP25PNL-12-E) : 2.2kg
-
MP2400 Series 항목 일체형: JEPMC-MP25[][]-NP[]-E 분리형JEPMC-MP25[][]-NB0-E
분리형 전용 옵션 패널 : JEPMC-OP25PNL-10/12-E
물리적환경 사용주위온도 0~ +50 ℃ 0~ +40 ℃ 보존주위온도 -20 ~ +60℃ -10 ~ +50℃ 사용/보존주위습도 10~90%RH(결로가 없을것) 30~85%RH(결로가 없을것) 먼지 없을 것 없을 것 부식성가스 없을 것 없을 것 기계적 가동조건 내진동 JIS B 3502,IEC/EN6113102에준거
5~9Hz 편진폭 3.5mm
9~150Hz 정가속도 9.8m/s
X,Y,Z 각 방향
10사이클 (100분간)
JIS B 3502에 준거
진동 진폭 가속도
10<f(57Hz : 편진폭 0.075mm
57<f<150Hz: 정가속도 9.8m/s
X,Y,Z 각 방향
스위프(1옥타브/min) * 스위프 회수 10회
전기적가동조건 내노이즈 노이즈 전압 1500V P-P
펄스 폭 50ns,500ns ,1us
기동시간 : 1ns(노이즈 시뮬레이터의 의함)
EN55011(Group1 ClassA)에 준거
전원노이즈(FT노이즈):2kV이상,1분간
방사노이즈(FT노이즈):1kV이상,1분간
내정전기방전 접촉방전법 6kV(IEC/EN 6100-4-2 레벨 3) EN61000-4-2에 준거 ±6kV(접촉),±8kV(땅속)
-
MP2500 Series 항목 일체형: JEPMC-MP25[][]-NP[]
분리형JEPMC-MP25[][]-NB0 패널컴퓨터부 표시사항 15인치 XGA TFT 1024 * 768 . 12인치 SVGA 800 * 600 12.1 인치 SVGA 800 * 600 , 10.3 인치 SVGA 800 * 600 CPU Celeron M440 1.86GHz AMD Geode LX800 500MHz 메인메모리 512MB 512MB 디스크 CF카드 2GB(여유공간: 약 700MB) CF 카드 : 2MB(여유공간 : 약 700MB) 비디오 메모리 64MB 26만색 64MB 26만색 시리얼 RS-232C: 4포트(중1포트 RS422/485전환가능) 옵션 RS-232C 2포트 USB USB : 5포트 (프론트 *1 , 리어 * 4) USB : 4포트 LAN 10/100BASE*1채널,10/100BASE 1채널 자동전환 10/100BASE * 1채널 사운드 스피커 출력 :1포트 스피커출력 : 1포트 확장슬롯 PCI 빈 슬롯 *1 빈슬롯 없음 지원OS Windows XP Embedded WindowsXP Embedded 사용주위온도 0~+50℃ 0~+40℃ 사용환경 IP65 - 전원 AC100/240(50/60Hz) DC24V 냉각방식 FAN 자연공랭 진단기능 RAS기능(전원전압,냉각FAN,워치독,터치 패널등) - 모션보드부 모션네트워크 MECHATROLINK-2(MP2500/MP2500B : 1회선, MP2500M/MP2500MB:2회선
서보,I/O를 1회선에 최대 21국 연결가능(단,서보 최대 16축)
입출력신호 입력: DI5점(5점 중 1점 인터럽트 겸용),DC24V 4mA 출력 : DO4점,DC24V 100mA 오픈콜렉터 싱크 출력
